一、J-SAM-GST9116隔爆型手動火災報警按鈕概述:

　　J-SAM-GST9116手動火災報警按鈕（以下簡稱報警按鈕）安裝在船舶及工業防爆場所，當人工確認火災發生后按下報警按鈕上的按片，可向火災報警控制器（以下簡稱控制器）發出火災報警信號。

　　報警按鈕的防爆性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》、GB12476.1-2000《可燃性粉塵環境用電氣設備第1部分：用外殼和限制表面溫度保護的電氣設備第1節：電氣設備的技術要求》標準的要求，同時還滿足GB19880-2005《手動火災報警按鈕》中的各項要求。

　　J-SAM-GST9116報警按鈕適用于船舶、爆炸性氣體危險場所的1區、2區和爆炸性粉塵危險場所的20區、21區和22區，可用于戶外，需根據現場環境選用。

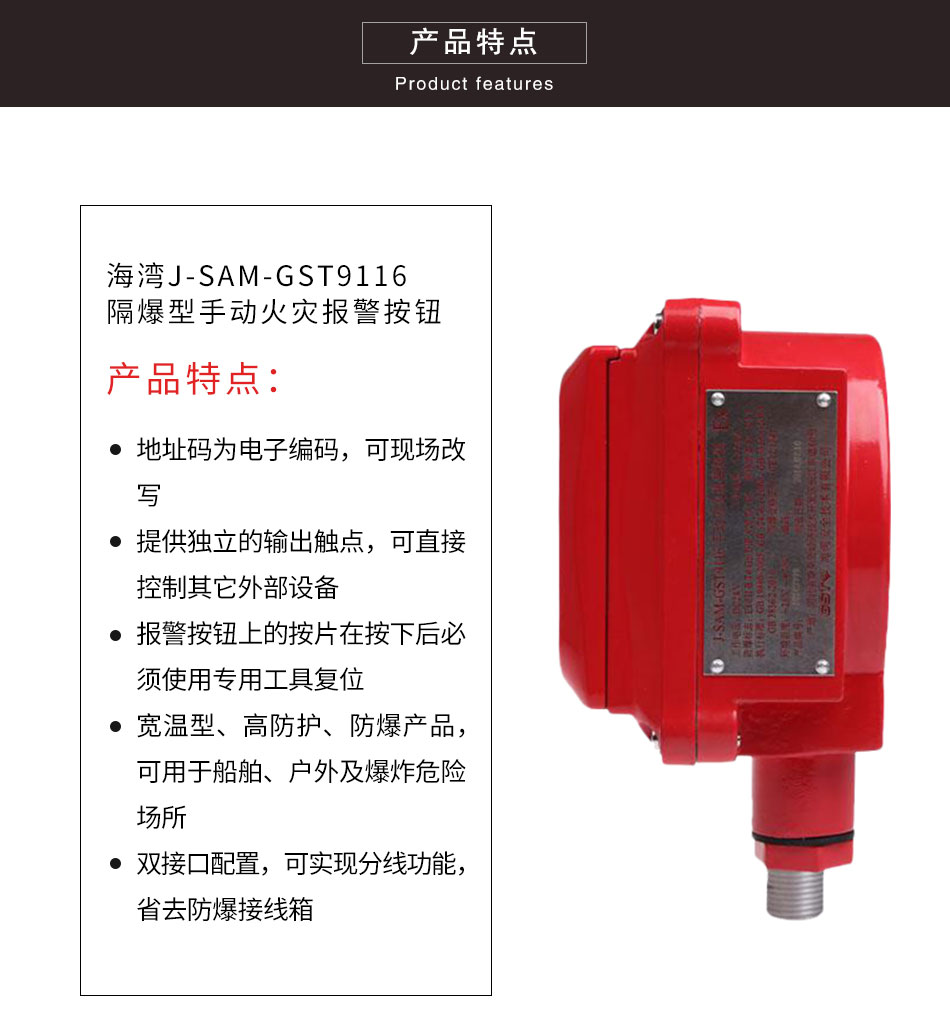

二、J-SAM-GST9116隔爆型手動火災報警按鈕特點:

　　1.用單片機進行報警檢測、輸出控制，采用數字化總線與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。

　　2.地址碼為電子編碼，可現場改寫。

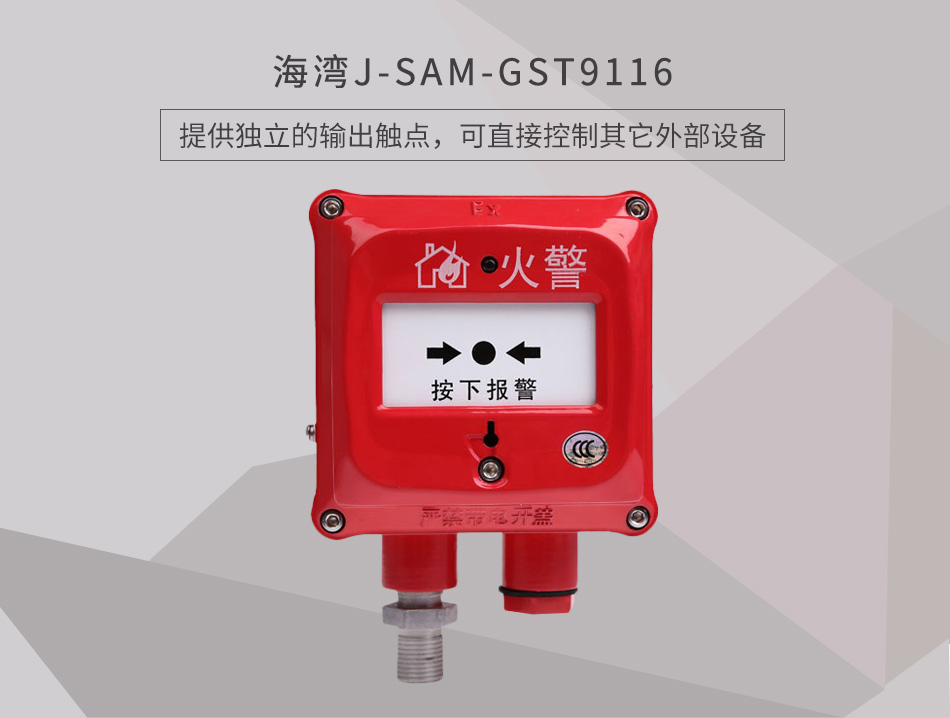

　　3.提供獨立的輸出觸點，可直接控制其它外部設備。

　　4.報警按鈕上的按片在按下后必須使用專用工具復位。

　　5.寬溫型、高防護、防爆產品，可用于船舶、戶外及爆炸危險場所。　　6.雙接口配置，可實現分線功能，省去防爆接線箱。

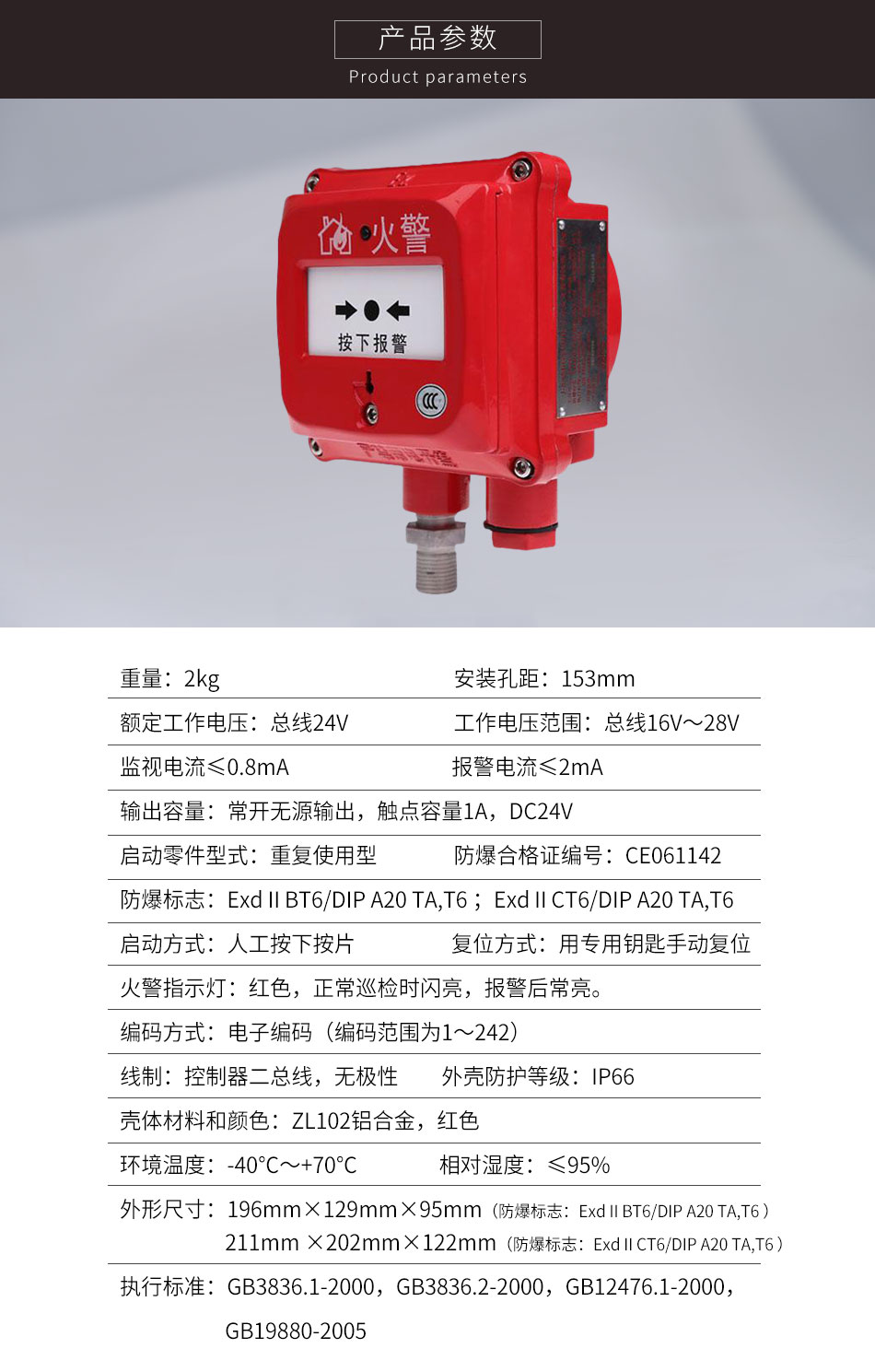

三、J-SAM-GST9116隔爆型手動火災報警按鈕技術特性:

　　1.工作電壓：額定工作電壓：總線24V工作電壓范圍：總線16V～28V

　　2.工作電流：監視電流≤0.8mA報警電流≤2mA

　　3.輸出容量：常開無源輸出，觸點容量1A，DC24V

　　4.啟動零件型式：重復使用型

　　5.啟動方式：人工按下按片

　　6.復位方式：用專用鑰匙手動復位

　　7.火警指示燈：紅色，正常巡檢時閃亮，報警后常亮。

　　8.編碼方式：電子編碼（編碼范圍為1～242）

　　9.線制：控制器二總線，無極性

　　10.使用環境：溫度：-40℃～+70℃相對濕度≤95%

　　11.外形尺寸：196mm×129mm×95mm（不包括安裝附件）

　　12.外殼防護等級：IP65

　　13.殼體材料和顏色：ZL102鋁合金，紅色

　　14.重量：2kg

　　16.安裝孔距：153mm

　　17.執行標準：GB3836.1-2000，GB3836.2-2000，GB12476.1-2000，GB19880-2005

　　18.防爆標志：ExdⅡBT6/DIPA20TA,T6

　　19.防爆合格證編號：CE061142

四、J-SAM-GST9116隔爆手動火災報警按鈕結構特征與工作原理

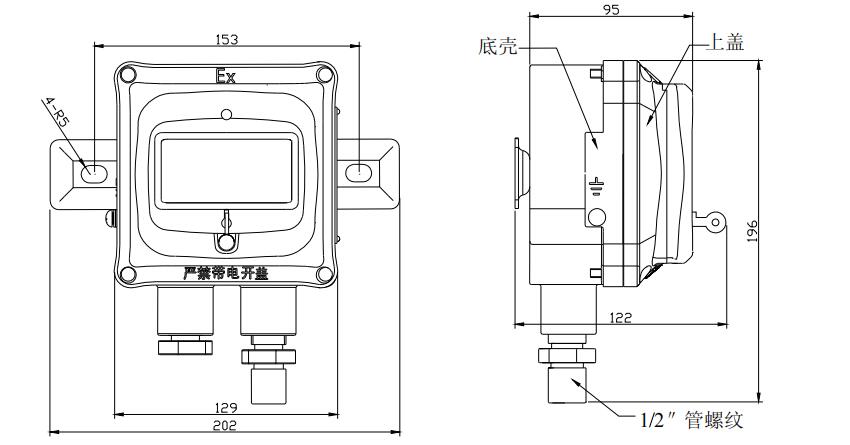

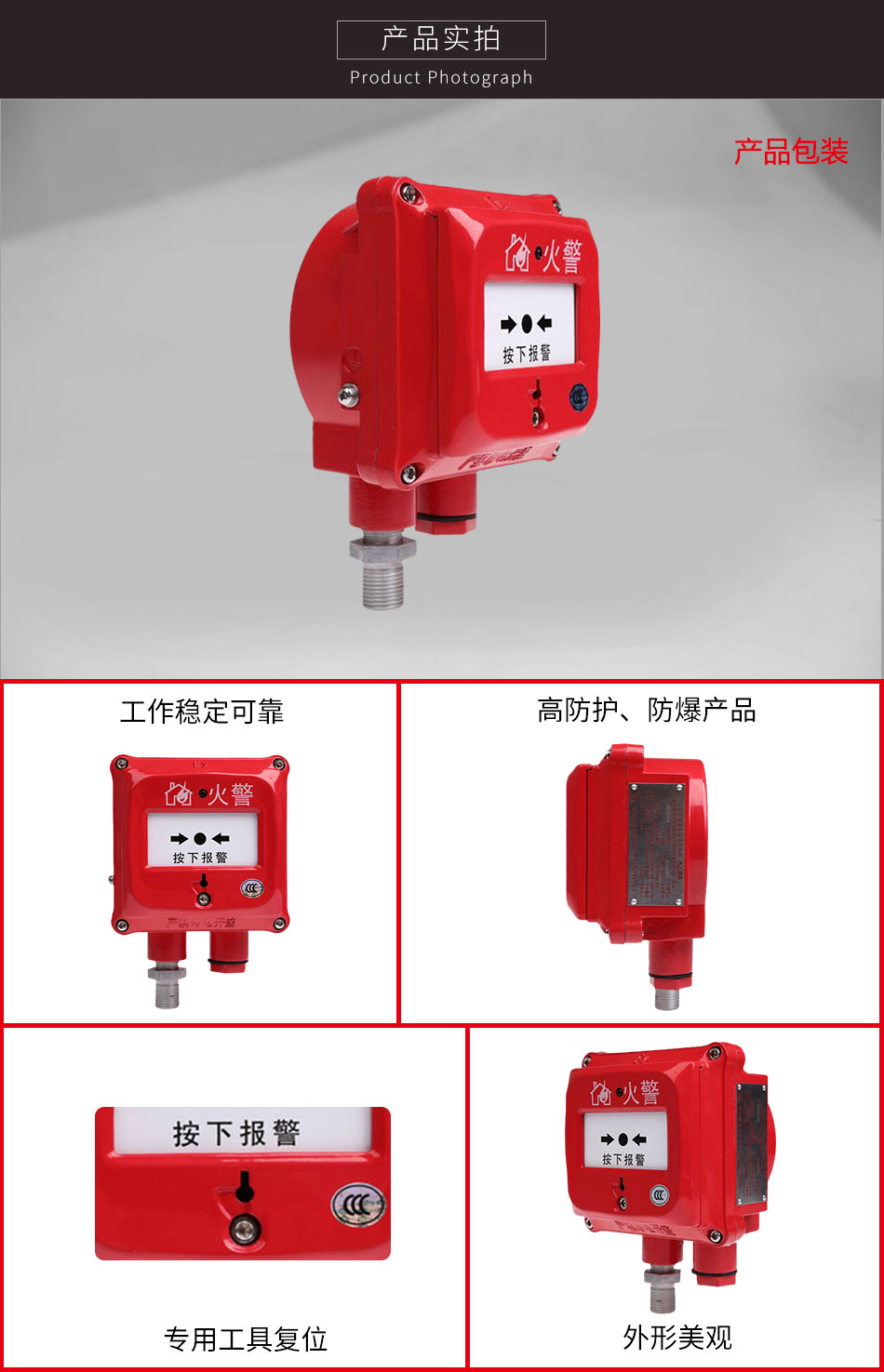

　　1.報警按鈕的外形示意圖如圖1所示。

　　2.工作原理

　　本報警按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按鈕內置單片機，完成報警檢測及與控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息，地址碼可通過本公司生產的電子編碼器進行現場更改。


報警按鈕主體分為底殼和上蓋兩部分，安裝前，應首先將上蓋上的 4 個固定螺栓擰下，將上蓋小心的從底殼上取下來。

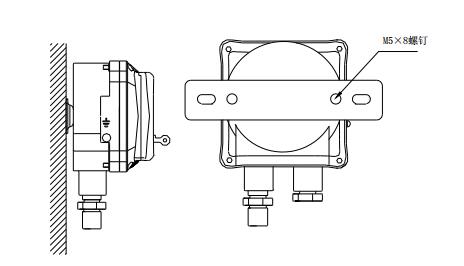

將掛板與底殼用 M5×8 的十字槽盤頭螺釘連接牢固，然后使用 M8×60 的膨脹螺栓將報警按鈕的底殼和掛板直接固定在墻壁上。

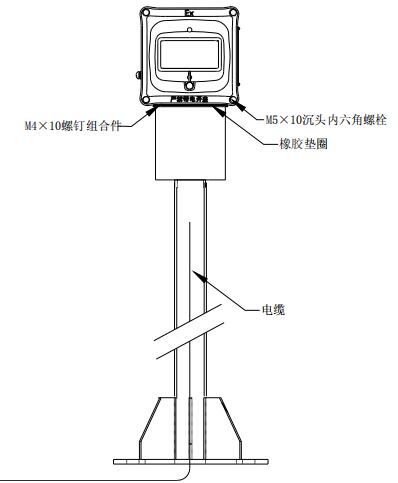

立柱安裝方式示意圖所示：

報警按鈕上蓋線路板上配有接線端子，對外接線端子示意圖如圖 所示：

其中：

Z1、Z2：編碼模式：接信號總線，無極性；非編碼模式：接 DC24V，無極性。

Z3、Z4：用于 Z1、Z2 輸入信號的分線輸出。

K1、K2：無源常開輸出端子，當報警按鈕按下時，輸出觸點閉合，可直接控制外部設備。

可根據實際情況選擇是否使用。

接線時應將電纜線按順序接入接線端子上。

接好線后，將上蓋蓋到底殼上，然后將上蓋與底殼用 M5×10 的沉頭內六角螺釘固定即完成安裝。

本報警按鈕室外安裝時可配用 LZ10011 型防雨罩與 LZ1001 型立柱。LZ10011 型防雨罩可采用壁掛式安裝，也可與 LZ1001 型立柱配套安裝。

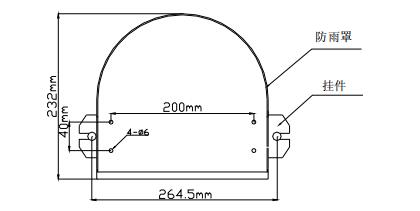

LZ10011 型防雨罩壁掛安裝時需配用掛件進行安裝，壁掛安裝示意圖所示。

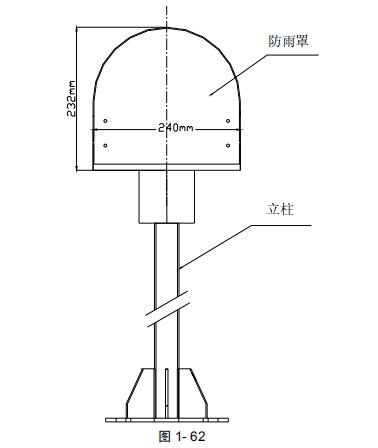

LZ10011 型防雨罩與 LZ1001 型立柱配套安裝示意圖如圖 所示。

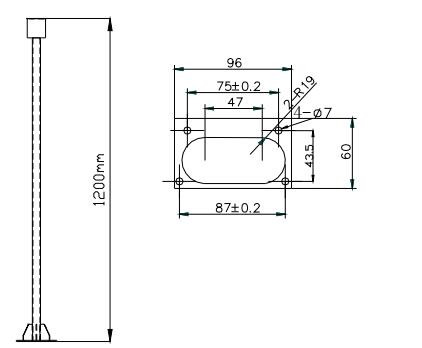

LZ1001 型立柱外形示意圖如圖所示。

布線要求：

本報警按鈕應用于ⅡB 環境中，電纜引入裝置為橡膠密封圈型式。將截面積≥1mm2、外徑為φ8mm-φ10mm 的屏蔽阻燃雙絞電纜穿過金屬墊圈和橡膠密封圈，將橡膠密封圈、金屬墊圈連同電纜一同旋進報警按鈕殼體，用扳手將密封圈壓緊對絲旋緊。

本報警按鈕也可應用于ⅡC 環境中，但需使用隔爆型電纜密封套（填料函）作為引入裝置，安裝時，必須用填料函將電纜密封套填充，填充材料及填充方式符合防爆相關規定。

五、J-SAM-GST9116防爆手報測試

　　警告：待全部設備都安裝完畢后再接通電源。

　　1.報警按鈕安裝結束后或每次定期維護保養后必須進行測試。

　　2.報警按鈕在進行測試之前，應通知有關管理部門，系統將進行維護，會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。

　　3.按下報警按鈕按片，報警按鈕紅色報警指示燈應常亮，控制器應顯示該報警按鈕報警地址。

　　4.測試結束后，用專用鑰匙使報警按鈕復位，并通知有關管理部門系統恢復正常；在測試過程中不合格的報警按鈕檢驗其連接線是否正常，然后再進行測試，如仍不能通過測試，則應返回維修。
